Skalen

Eine Skala muss auf einen Blick ablesbar sein, auch nach Jahren, bei Schmutz und häufiger Bedienung. Wir fertigen Skalen, Skalenscheiben, Skalenringe und Teilungen mit feinen Teilstrichen, Ziffern und Symbolen für Geräte, Maschinen und Anlagen. Die Beschriftung wird dauerhaft in das Material mit einer mechanischen oder Laser Gravur eingebracht.

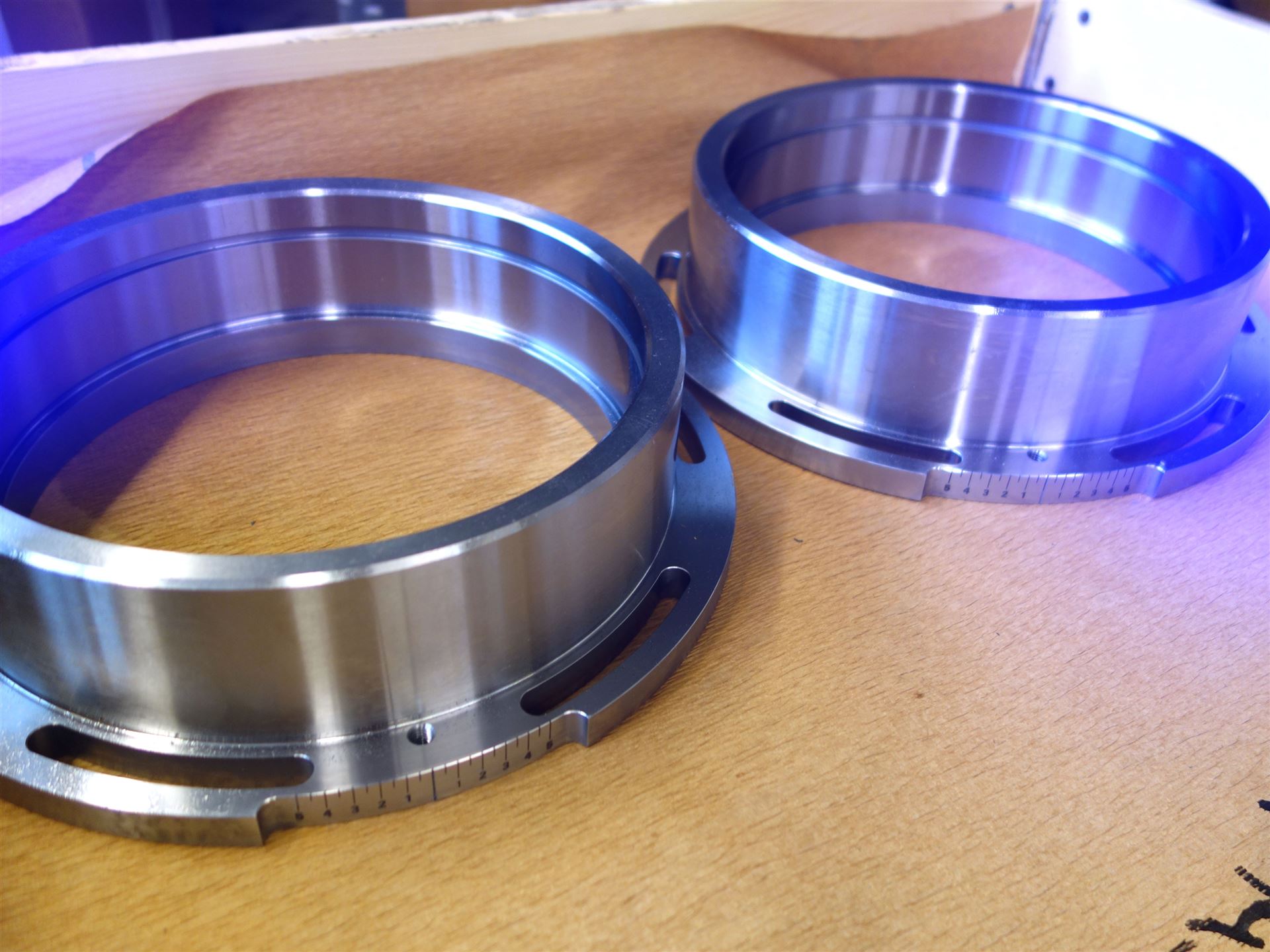

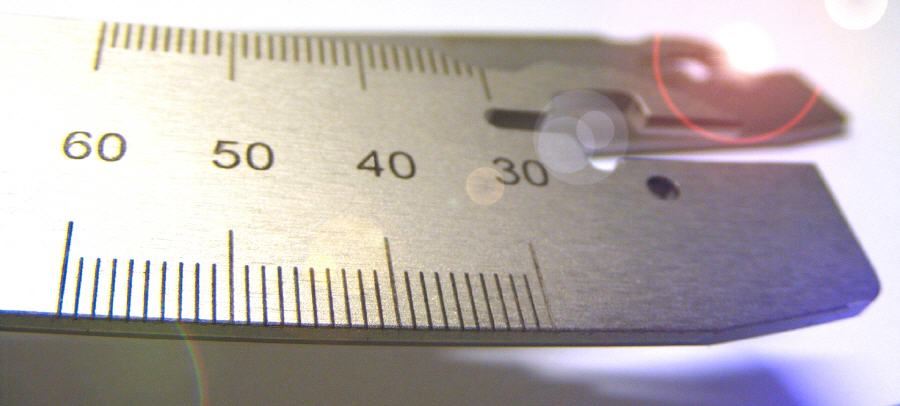

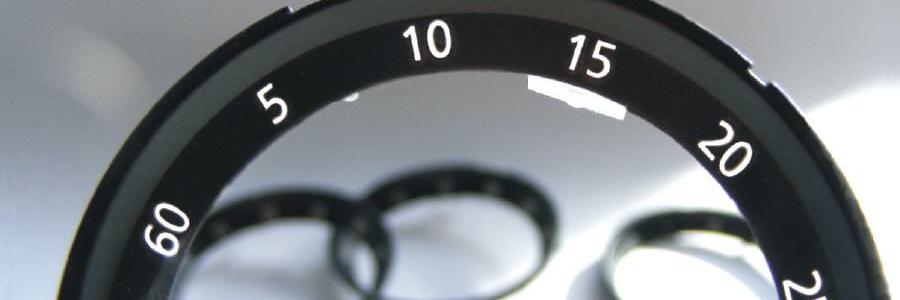

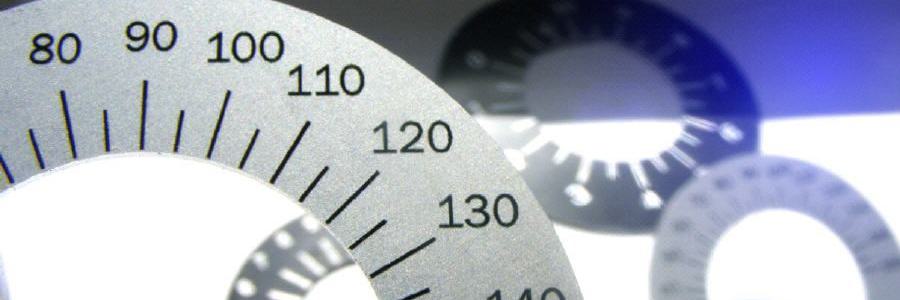

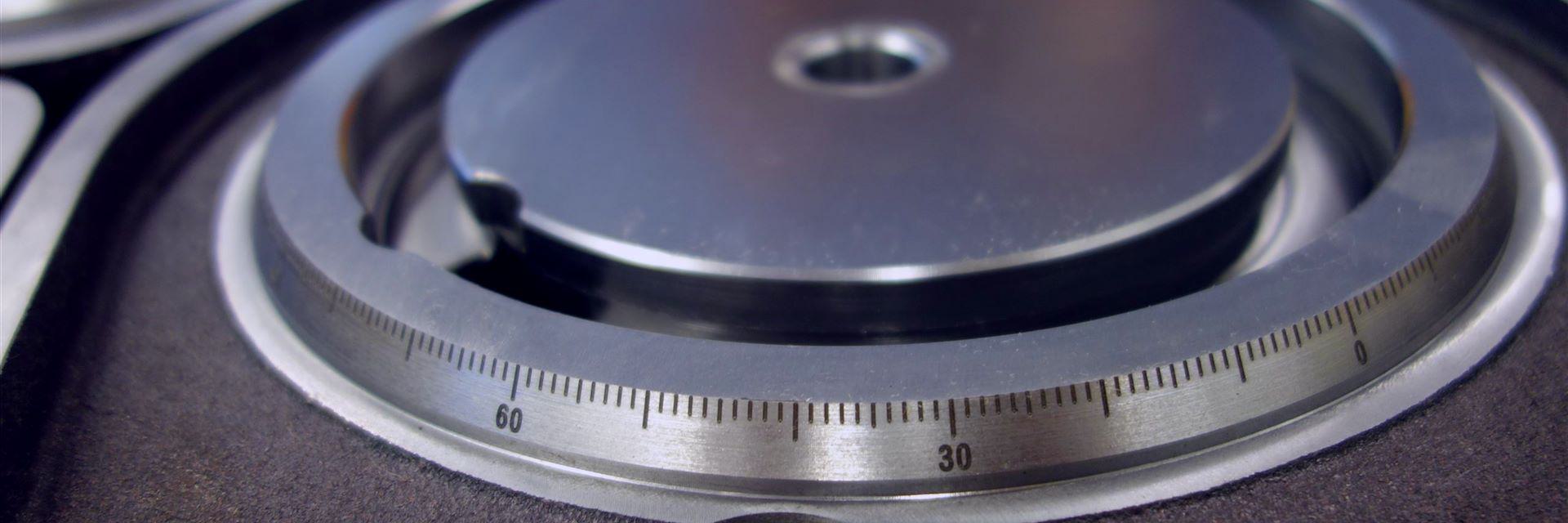

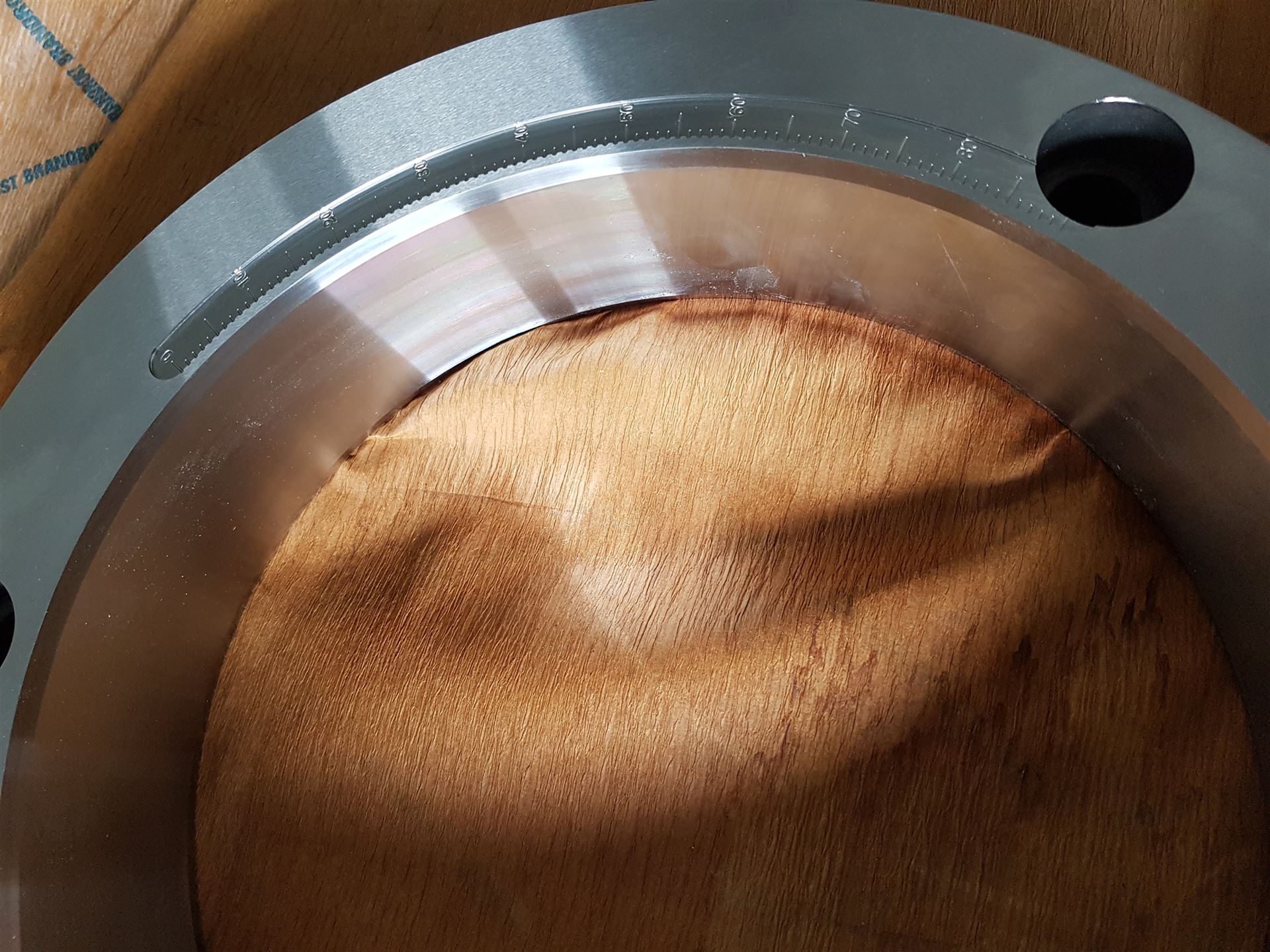

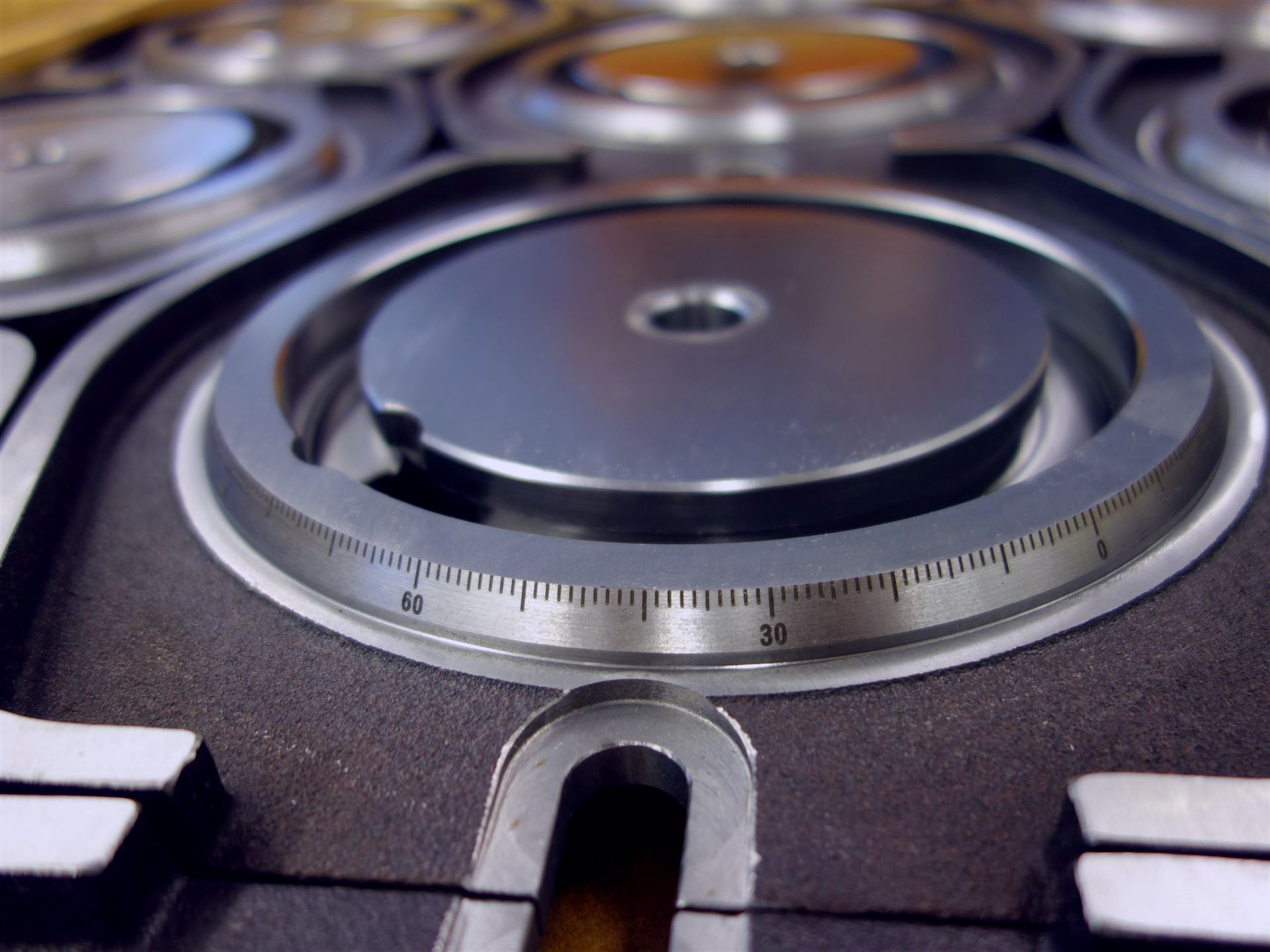

Zu unseren Skalen gehören Skalenscheiben für Drehknöpfe und Potentiometer, Skalenringe und Skalenplatten für Regler und Schalter, lineare Skalen und Maßstäbe sowie Teilungen mit Winkel-, Prozent- oder Zahlenangaben [Angebot an Ihre Leistungen anpassen]. Auch Skalen mit Sonderformen, Ausschnitten und Befestigungsbohrungen sind möglich, ebenso Skalen mit Texten, Piktogrammen und Logos.

Welches Verfahren sich eignet, hängt von Werkstoff, Feinheit der Teilung und gewünschter Optik ab. Die Diamantgravur (Ritzen) zeichnet sehr feine, scharfe Linien in Metall und ist deshalb ein klassisches Verfahren für Teilstriche und Ziffern. Die Laserbeschriftung erzeugt feine, kontrastreiche Teilungen auf eloxiertem Aluminium, Kunststoff und Stahl . Die Fräsgravur eignet sich für größere, fühlbare Skalen, etwa auf Mehrschichtkunststoff mit Farbkontrast. Im Tampon- und Digitaldruck lassen sich farbige Skalen und Symbole auf Schilder und Bauteile bringen . Wir beraten Sie, welches Verfahren zu Ihrer Skala passt.

Für Skalen kommen Werkstoffe wie Aluminium (roh und eloxiert), Messing, Edelstahl und Kunststoff in Frage, sowie auch beigestellte Bauteile . Beim Gravieren oder Lasern eine helle Linie auf farbigem Grund, besonders gut ablesbar zum Beispiel auf schwarzem Aluminium. Mehrschichtkunststoff bietet einen klaren Farbkontrast. Metallskalen sind beständig gegen Abrieb und Reinigung und für anspruchsvolle Umgebungen geeignet.

Skalen finden sich an Mess- und Regelgeräten, an Drehknöpfen und Reglern, an Maschinen, Anlagen und Prüfgeräten, in Laborgeräten und Optik sowie im Modellbau und in Spezialgeräten. Überall dort, wo ein Wert eingestellt oder abgelesen wird, entscheidet die Skala über Genauigkeit und Bedienkomfort.

Eine gute Skala hat klare Teilstriche, gut lesbare Ziffern und genug Kontrast zum Hintergrund. Wichtig sind Strichstärke, Teilungsabstand, Ziffernhöhe und das Zusammenspiel mit Zeiger oder Markierung. Auch die Beleuchtung spielt eine Rolle: Spiegelnde Oberflächen blenden, matte oder eloxierte Flächen lesen sich besser. Wir beraten Sie zu Teilung, Schriftgröße und Werkstoff.

Wie genau eine Skala gefertigt werden kann, hängt von Verfahren, Werkstoff und Größe ab. Teilen Sie uns Ihre Anforderungen mit, zum Beispiel Teilungsgenauigkeit und Lage der Teilung zur Bohrung. Wir prüfen, ob sich Ihre Vorgaben umsetzen lassen.

Am einfachsten ist eine Zeichnung oder Vektordatei mit Teilung, Ziffern und Maßen. Teilen Sie uns Werkstoff, Durchmesser, Bohrung, Teilung und Stückzahl mit. Haben Sie nur eine Skizze oder ein vorhandenes Muster, wir finden gemeinsam eine Lösung

Nennen Sie uns Werkstoff, Form, Maße, Teilung und Stückzahl, gerne mit Zeichnung. Wir melden uns mit einem Angebot und nennen Ihnen die Lieferzeit. Nutzen Sie dafür einfach unser Kontaktformular.
